Подсоединение провода к катушке Луч Украина

Удлинитель на катушке поможет решить проблему спутанных проводов, удобен при транспортировке и в эксплуатации. Если вам нужно сделать переноску более чем на 10м, то это единственное решение, позволяющее организовать провод такой длинны. В любом случае, если вы решили обзавестись удлинителем на катушке то у вас есть два варианта: купить готовый заводской - быстро и безпроблемно, (например в нашем магазине), либо попробовать собрать его самостоятельно, о чем также написано немало статей. На данный момент второй вариант может быть актуален только в том случае, если вам нужен нестандартный вариант катушки, например на пять розеток и больше. Во всех остальных случаях купить катушку на проводе заводского исполнения будет гораздо проще, кроме того заводские катушки имеют массу преимуществ: аварийное отключение, стопор катушки от разматывания, прочный каркас и прочее. В нашем магазине продаются катушки Украинских производителей, например катушки Луч и Феникс, отличного качества с разным метражом, рассчитанные на разную нагрузку, с заземлением и без, на 3 или 4 розетки, наверняка вы сможете подобрать подходящий вариант из них. Если же в ассортименте нет катушки нужной длинны или нужным типом провода - оптимальным решением будет покупка пустой катушки под провод.

Предлагаем короткий фотоотчет о том как подключить провод сечением 2х2,5 к катушке производства Днепропетровского учебно-производственного объединения "Луч".

Первое что нам нужно сделать, это подготовить провод нужной длины, освободить от изоляции один конец. Непосредственно для подключения вам понадобится только шлицевая (прямая) отвертка.

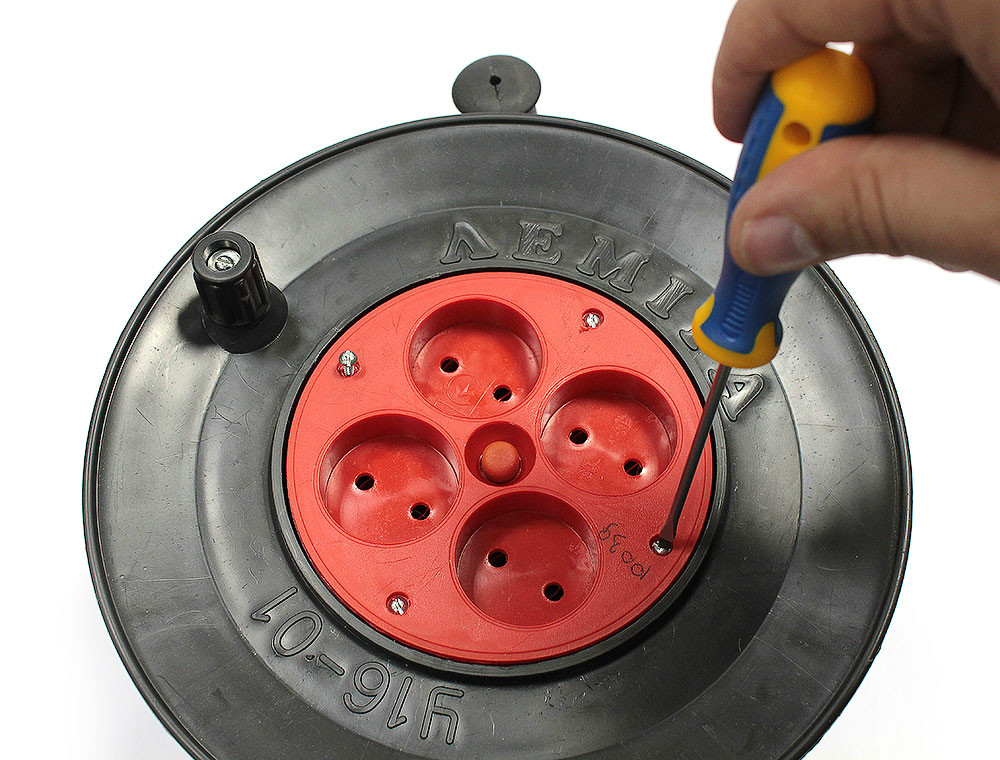

Откручиваем четыре винта на лицевой стороне.

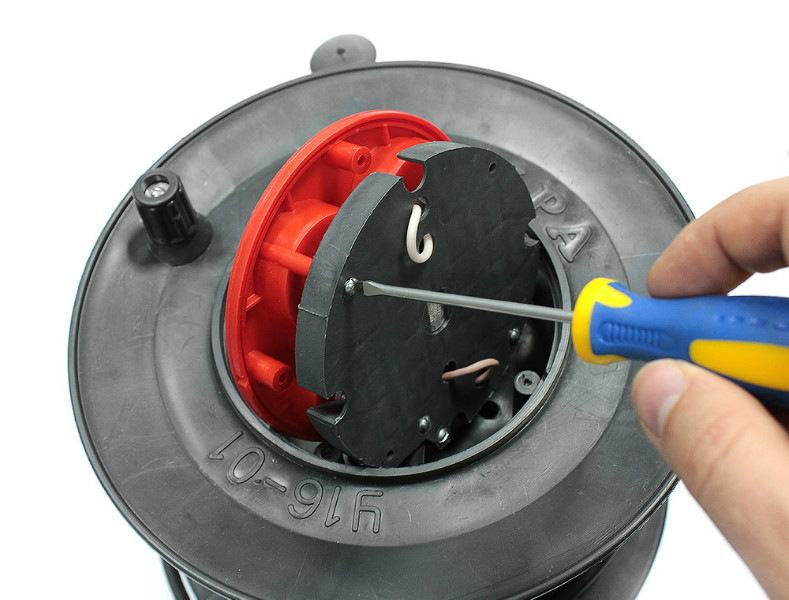

Раскручиваем все винты с обратной стороны

Снимает верхнюю, наружную часть. Продеваем провод через катушку.

Кнопка посередине служит для автоматического отключения и работает на разрыв к цепи. К ней и подключаем фазу (коричневый провод), проведя провод через 2 отверстия. "Ноль" (синий провод) подключаем к клемме на общей планке. Закрепляем провод зажимом и скручиваем середину катушки обратно. Вся операция занимает 10 мин. Таким образом на катушку можно намотать до 50 метров стандартного круглого провода сечением 2х2,5 мм.
